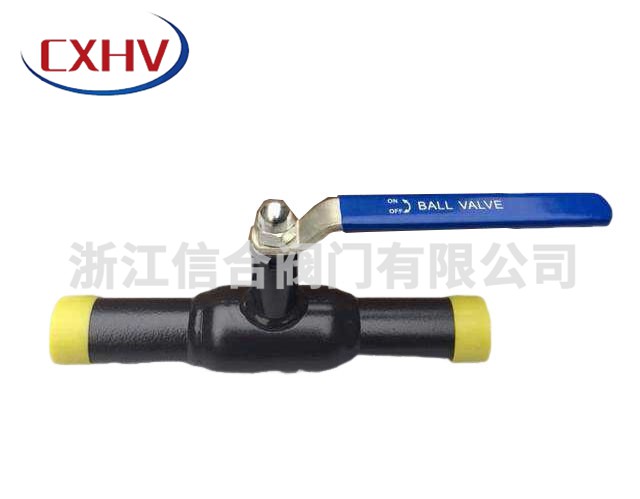

手柄式全焊接球閥的參數：
閥門型號：Q61F
連接方式：焊接，對焊
壓力等級：150~600LB,1.6MPa~ 4.0MPa
產品規格：1/2" ~ 40" , DN15 ~ 1200mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。
適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異）
適用介質：水、石油、天然氣及酸堿介質等
驅動方式：電動、手動、蝸輪驅動、齒輪驅動
全焊接球閥的以全焊接的方式連接在管道系統上的，其壓力及重量會由管道系統共同承受，所以很多人就會不關心全焊接球閥的尺寸和重量。但實際上管道系統根據其設計、管徑及材料的不同，其能夠承受的重量也是不同的，若是全焊接球閥的尺寸太大或者重量太高，管道也是無法很好的配合工作的。所以在選購或者安裝之前確認好全焊接球閥的尺寸重量是非常有必要的。
全焊接球閥的主要規格尺寸：
| 口徑 | L | D | H1 | H | W | 重量 |
| 2 | 216 | 51 | 100 | 165 | 460 | 40 |
| 3 | 283 | 76 | 110 | 190 | 460 | 70 |
| 4 | 305 | 100 | 130 | 200 | 460 | 95 |
| 6 | 457 | 150 | 176 | 270 | 460 | 180 |
| 8 | 521 | 201 | 218 | 330 | 460 | 280 |
| 10 | 559 | 252 | 270 | 380 | 600 | 440 |
| 12 | 635 | 303 | 300 | 420 | 600 | 570 |
| 14 | 762 | 337 | 340 | 450 | 600 | 800 |
| 16 | 838 | 387 | 395 | 530 | 600 | 1480 |
| 20 | 991 | 489 | 470 | 600 | 600 | 2400 |
| 24 | 1143 | 591 | 580 | 680 | 600 | 4050 |
| 28 | 1346 | 686 | 640 | 760 | 600 | 6460 |
| 32 | 1524 | 781 | 730 | 870 | 600 | 7200 |
| 36 | 1727 | 876 | 980 | 980 | 600 | 8700 |
| 40 | 1956 | 978 | 1010 | 1040 | 600 | 12500 |
